多谱显示
Jade允许在窗口中同时显示多个图谱，这样便于同系列样品的结果比较。
一次读入多个文件：

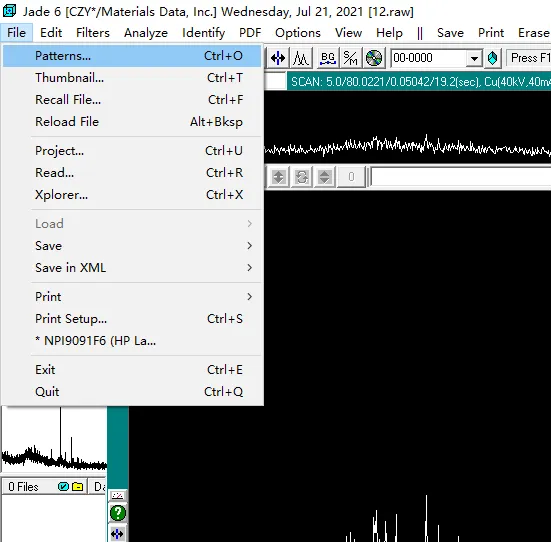

首先导入需要处理的图谱，点击“File”，选择“Patterns”，在跳出的“Read Pattern Files”对话框中选择路径。
此时对话框中将显示文件夹中所有能被JADE读取的文件，按住Shift或Ctrl有选择性地选择要同时显示的文件，然后再单击“Read”按钮，被选中的文件同时在窗口中重叠地显示出来。
图谱分离：
单击窗口右下角的图谱分离按钮，图谱开始分离，每点击一次，增加分离度。左键点击表示图像做正向偏移、右键点击做负向偏移，按下Ctrl代表Reset，图像回到初始状态。
图谱相对位置的调整：
手工工具栏中的“拖拽”按钮被选择后，可以重新调整图谱的排列顺序。按下此键后，可以使鼠标对图形在纵向上任意拖拽，如果同时按下Shift”，则可以横向移动。
当多个图谱显示在窗口中时，在窗口中出现一组新的按钮，利用它们可以完成调整图谱的相对位置，高度、左右位置、颜色设置等一应功能。
单击工具栏中的数字“3”(表示现在同时显示了三条谱线)，打开图谱列表框，若选定一个文件，然后点击“0ffset%”，输10，图象之间都以纵向10%的间隔错开显示。
点击2θ(0)，对不同的ID选择不同的2θ偏移量，图像按设置的偏移量在水平方向上错开显示。
图谱显示与打印：
多谱图可采用普通的显示或打印方式。如果同时显示的谱线数大于2，还可以采用3D显示方式。

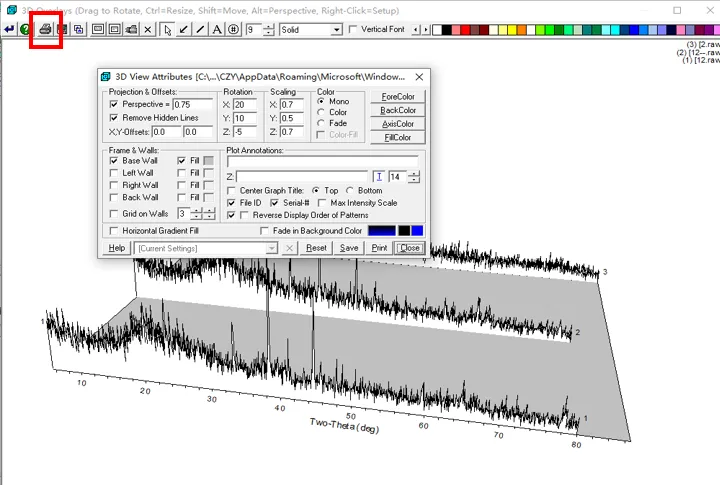

选择菜单命令“View-overlays in 3D”，出现3D显示窗口，在图上用鼠标右键点击，出现图中所示的参数设置对话框，可以按需要设置各种显示参数，如前景色、背景色、墙体色等。3D图像可以保存、复制或打印。

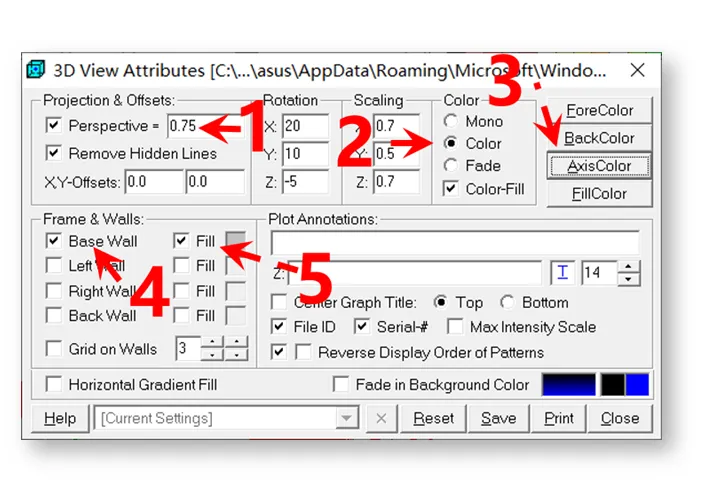

如下图所示，逐步选择以下步骤：
（1）设置“Perspective”为0.75；
（2）选择“color”,在“color-Fill”前打上对勾；
（3）逐个设置 ,”ForeColor”，“BackColor”,““Axis Color”和“FillColor”；
（4）在“Base Wall”前画上对勾；
（5）在“Fill”前画上对勾；建议大家试下这些参数，了解这些参数的作用。
多谱拟合
在测量残余应力等问题时，需要对多个图谱进行拟合。
多谱拟合步骤如下：
第一步：同时读入多个谱；
第二步：对图谱进行适当的平滑等基本处理；
第三步：拟合第一个图谱；此图谱称之为基底，其他所有图谱的多峰分离都要依靠它的数据。

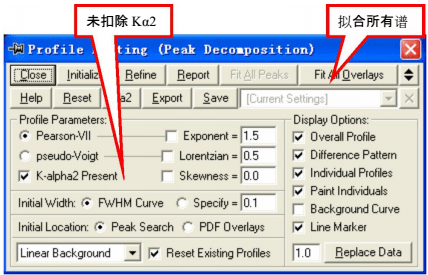

第四步：鼠标右键单击“拟合”工具命令按钮，打开对话框。
第五步：单击“Fit All Overlays”按钮，Jade对全部图谱作拟合。

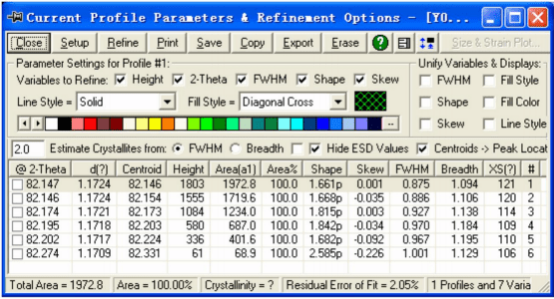

第六步：单击“Report”按钮，打开拟合报告窗口
多谱单峰拟合也可以通过菜单命令“Options-Calculate Stress”来完成。因为残余应力计算时也需要用到拟合。
多谱拟合计算结晶度
下面是一个同时计算一个系列(三个样品)的结品度的例子。
第一步：先打开三个样品的图谱，并对第一个样品作拟合，拟合的好坏不但影响当前样品本身的结果，其它样品的拟合也是依据当前样品来计算的。因此，一定要拟合得最好。
第二步：鼠标右键点击“拟合”，打开拟合参数设置对话，并点击“Fit All Overlays”。Jade完成全部三个样品的拟合

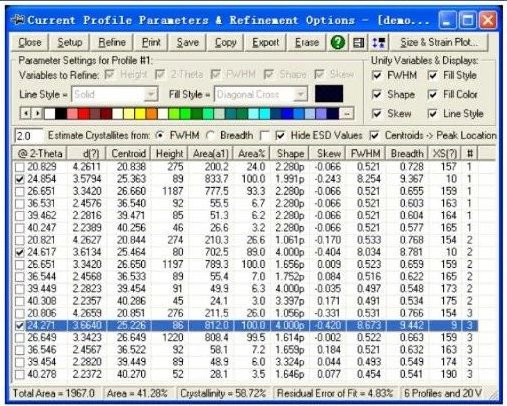

第三步：点击“Report”按钮，打开拟合报告列表框。可以看到三个样品的拟合数据按1，2，3的顺序排列了每个峰的数据，当你在不同的样品峰所在行上单击，你会看到不同的“Crystallinity”数据。这就是每个样品的“结晶度”
要注意的是，如果你输出这个报告你只能看到一个样品的结品度。因此，使用这种方法来计算同一系列多个样品的结品度有其好处，就是使用的拟合参数完全相同，但你不得不在查看报告时把结品度抄下来，否则不能保存结品度的结果。
