图谱拟合
衍射峰一般都可以用一种“钟罩函数”来表示，拟合的意义就是把测量的衍射曲线表示为一种函数形式。在作“点阵常数精确测量”、“晶粒尺寸和微观应变测量”和“残余应力测量”等工作前都要经过“扣背景”“图形拟合”的步骤。常用工具栏中的拟合命令将全谱拟合，但有时因为窗口中峰太多，计算受阻而不能进行，此时需要用到手动拟合按钮。
手动拟合：有选择性地拟合一个或选定的几个峰，其它未被选定的峰不作处理。单击此按钮，在需要拟合的峰上单击，作出选定，依次选定所有需要拟合的峰后，再次单击此按钮，开始拟合。如果要取消一个峰的拟合，在该峰上用鼠标右键单击。
操作步骤：
1.扣除背景，一般同时要扣除Kα2；
2.进行物相检索；
3.作一次图谱平滑，使谱线变得光滑一些，使于精确拟合；
4.点击常用工具栏中的“拟合”，软件开始作“全谱拟合”。

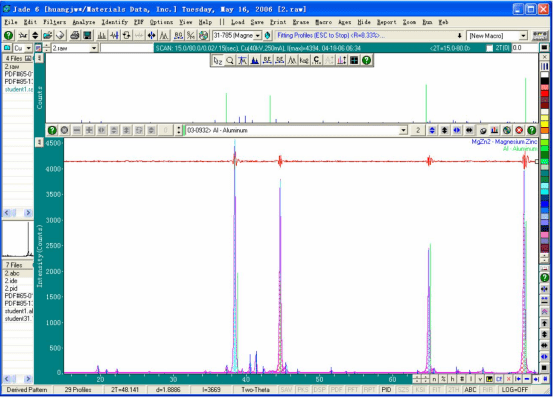

拟合是一个复杂的数学计算过程，需要较长的时间，在拟合过程中，放大窗口上部出现一条红线，红线的光滑度表示了拟合的好坏，如果红线出现很大的起伏，说明拟合得不好，需要进一步拟合，可以重新点击“拟合”按钮重新拟合一次。
在菜单栏的下面显示了拟合的进程，其中R=.....表示了拟合的误差，R值越小，表示拟合得越好。拟合过程中，有时因为窗口中的峰数大多，拟合进行不下去，会出现“Too Many Profiles in Zoom Window!”的提示，此时，需要缩小角度范围，或者进行人工拟合。
进行人工拟合前，先用鼠标右键点击需要删除已做的拟合，然后再选择手动工具栏中的“拟合”按钮。对部分峰进行选择。选峰的方法是：在峰下用鼠标左键单击，表示选定一个峰，用右键点击，表示取消这个峰。当选择好要拟合的峰以后，再次单击手动工具栏中的“拟合”按钮，开始拟合。
这种有选择的拟合会提高拟合误差R，这是可以理解的，因为此时有部分峰没有参与拟合而进入了误差，另外，那些没有参与拟合的峰会作为背景线，使得图谱的背景线提高。
计算结晶度
结晶度即结晶的完整程度，结晶完整的晶体，晶粒较大，内部质点的排列比较规则，衍射线强、尖锐且对称，衍射峰的半高宽接近仪器测量的宽度，结晶度差的晶体，往往是晶粒过于细小，晶体中有位错等缺陷，使衍射线峰形宽而弥散。结晶度越差，衍射能力越弱，射峰越宽，直到消失在背景之中。
X射线总的散射强度（除康普顿散射外）的相干散射强度不管晶态和非晶态的数量比如何，总是一个常数。因此，从100%的非晶态标样或100%的晶体标样着手，用以下的一个计算公式都可以求得结晶度：

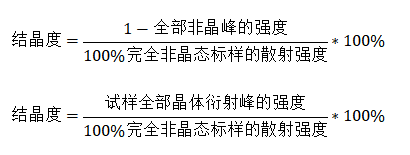

Jade采用一个简单的计算公式，由一个样品就能计算出结晶度来：
例如，一个样品的衍射谱中，晶体部分的衍射强度加上非晶体的散射强度之和为100，而所有衍射峰的强度之和为75，那么结晶度为75%。这是一个不精确的近似。
操作步骤：
1.打开一个文件；
2.对图谱进行平滑（主要目的是降低峰位识别难度，方便后边的操作，但是注意不要过度处理，免得数据失真，丧失数据真实性）；
3.对整个图进行拟合；此时，只拟合出非晶峰的强度（这一步是建立在上一步的基础上，不过计算机峰位拟合会存在很多的偏差，注意上面的红色曲线波动范围不要超过5%，说明拟合比较好）；
4.选择衍射峰，进行手动拟合，直至全部拟合完成。在拟合过程中，衍射峰可以逐个加入拟合，非晶峰强度会自动调整；
5.选择菜单“Report-Peak Profile Report”打开对话框,观察结晶度数据。
【免责声明】发布内容来源于互联网、业内人士投稿以及微信公众号等公开资源，我们对文中观点持中立态度，文中观点不代表本平台的立场。所有文章仅供读者参考和交流使用。转载的文章版权归原作者所有，如有侵权行为，请及时与我们联系以便删除。
