被问爆的 Digital Micrograph 基础操作教程!手残党也能轻松拿捏

  • Digital Micrograph
  • 电镜图像分析软件
唯思派 昨天 11:05

Digital Micrograph是一款电子显微镜辅助软件,主要用于透射电镜的数据采集和分析;这款由Gatan 公司开发的软件,支持图像采集、图像处理和数据分析,能够对目标物进行更准确的定点定位、化学研究,同时还能对分析报告进行打印,适用于材料、化学、生物医学工程等相关领域的从业者。

昨天为大家讲了Digital Micrograph3.5的破解、安装,大家有没有按照小编的方法尝试一下呢?还没有安装的小伙伴赶紧去昨天的文章——TEM神器!Digital Micrograph电镜图像分析软件安装教程!学习一下吧!

今天我们来看看Digital Micrograph的基础操作教程,后续还有更多教程内容,欢迎大家继续关注!

工作页面介绍

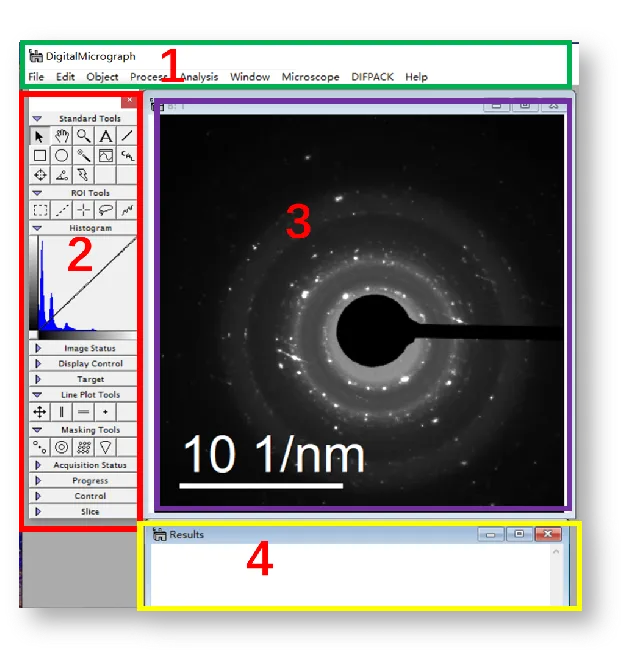

DM安装成功后,我们打开常见“dm3”文件即可看到下图所示的工作界面,对该工作区域可以进行如下划分:

1. 菜单(DM Menu):多种操作指令按照其功能分类。

2. 工具(DM Tool)):这些可移动窗口包括标准工具以及多种与被显示图像有关的信息。

3. 图像(Image):图像在 DM 软件里被显示的位置。

4. 结果(Results):这个文字窗口包含 DM 软件在运行中的一些输出信息。比如图像分析和测量的结果。窗口里面的文字可以被拷贝或以文件格式存储。

当然,大家也可以根据自己的习惯任意拖动工具栏快捷方式的位置来对其进行调整。

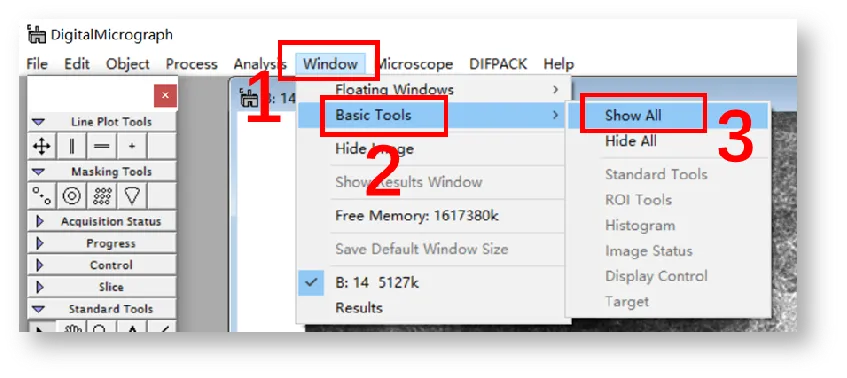

注意:当不小心删除了快捷工具时,可以点击菜单栏中的Window,在下拉菜单中选择Basic Tools,然后点击Show All 即可。

常用工具介绍

Text Annotation:文本工具。可在图中添加文本。在文本处点击鼠标右键可更改字体颜色,大小等。

Line Annotation:直线工具。鼠标在图中随意拖动,画出的是直线;按住Ctrl拖动鼠标,画出的是双箭头线;按住Alt拖动鼠标,画出的是单箭头线。

Lane with length label:测量工具。拉动鼠标会测量拉出的直线长度。

Rectangle:虚线框工具,可用来截图,按住shift可拉出正方形框。

Line:直线工具。可用来校准标尺。

标尺添加、颜色更改以及校准:

1.点击鼠标右键,选择“layout”,点击“add scale bar”选项,图片上会出现标尺。

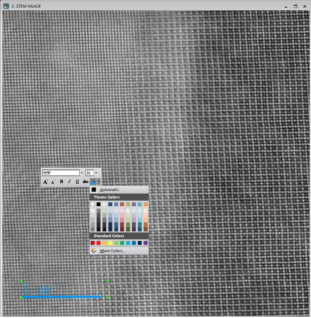

2.在标尺出点击鼠标右键点击如图图标可对标尺颜色等参数进行修改。

3.鼠标右键选择“Line”。

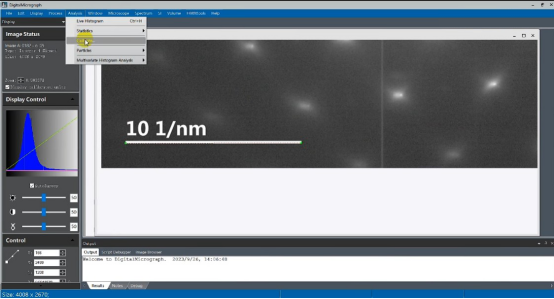

4.画一条与原标尺大概相同长度的线,然后点击“Analysis”,再点击“Calibrate...”。

5.在弹出的窗口中选择原文件标尺单位,并更改标尺数值即可完成标尺校准。

截图:

1.选择虚线框工具,选择需要截图的区域。

2.然后按住Ctrl+C,再按住Ctrl+alt+V可将需要截图区域截出。

3.然后可进行标尺添加等工作。

染色:

1.点击鼠标右键,选择了“lmage info..”

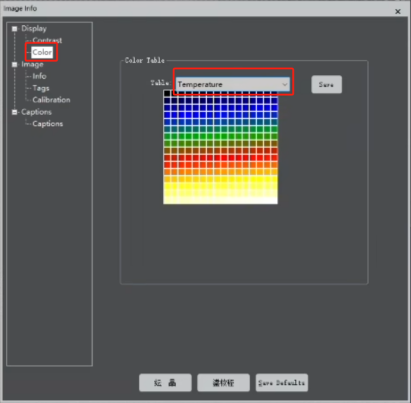

2.在弹出的窗口中选择颜色即可完成对图片的染色。

图片格式转换:

如果TEM图片为“JPG”或“TIF”格式等不能直接进行傅里叶转变,则需进行图片格式转换,具体方法如下:

1.打开图片,点击“Edit”再点击“Change Data Tye…”

2.在弹出的窗口中选择“Integer”,“Bytes”选项选择“4”,再点击“OK”

3.在弹出的窗口中点击“OK”,格式转换完成。

傅里叶变换:

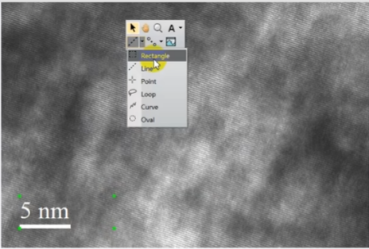

1.点击鼠标右键,选择“Rectangle”,画出一个合适的区域。

2.在图像中框选合适范围,框选完成后点击菜单“Process”再点击 “FFT”。得到傅里叶变换后的图片。此时,此傅里叶变换图片是不跟随选择框的移动而变化的。

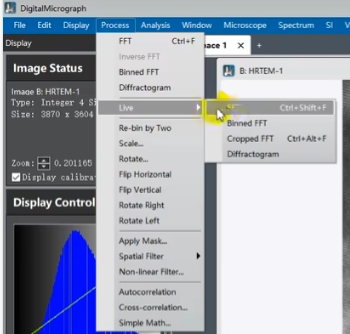

3.如傅里叶变换图片需跟随选择框的移动而变化则需框选完成后点击菜单“Process”再点击“Live”再选择“FFT”。此时的傅里叶变换图片会跟随选择框的移动而变化。

反傅里叶变换

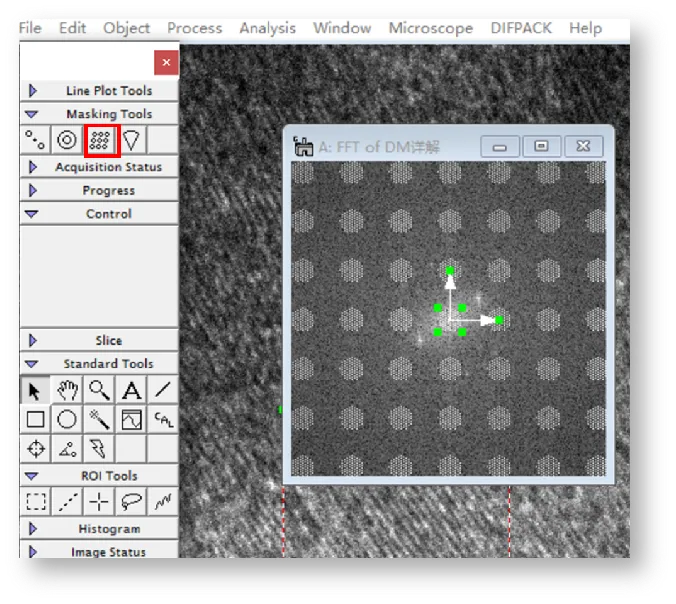

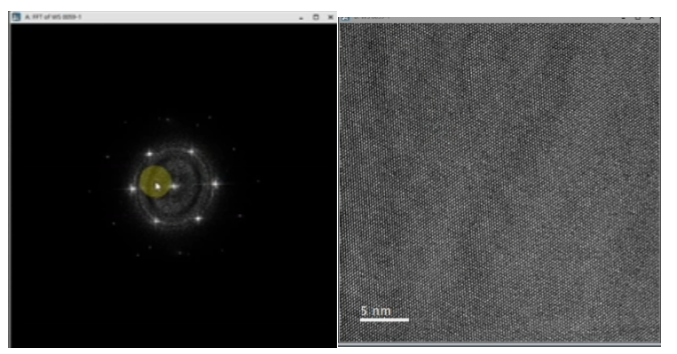

1. 在进行傅里叶变换后的图片中,需要选择DM软件左侧工具栏中的“Masking Tools”。在这个工具选项中,点击周期性Mask工具(图中红框标出),然后在图像中点击周期性的点。这一步骤将帮助进一步分析和处理图像中的周期性结构。

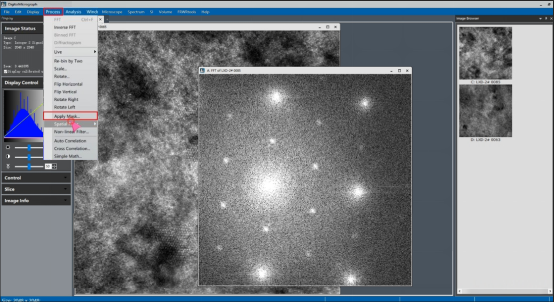

2. 完成周期性点的选择后,转到菜单栏中的“Process”。在下拉菜单中选择“Apply Mask”,然后点击“OK”。这样操作后,将得到经过处理的图片,准备进行反傅里叶变换。这一步是为了确保图像在进行下一步分析前已被正确地处理。

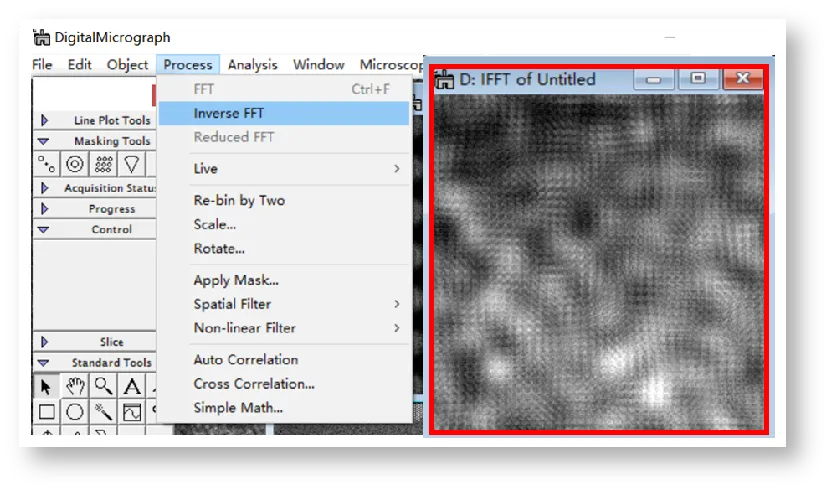

3. 最后,对得到的工作区域图片进行“Inverse FFT”操作即可得到图右边红框内反傅里叶变换图片。

从图中可以观察到,晶格显示出明显的交错情况,这主要是由于所选区域内存在一定量的位错所致。如果所选择的区域内位错较少或不存在位错,那么经过反傅里叶变换处理后的图片中的晶格条纹将相比原图更加清晰。关于区域的选择,大家可以自行尝试和探索,以获得最佳的分析效果。

图片降噪:

1.首先对图片进行傅里叶变换以及反傅里叶变换。

2.然后选择图中所示工具:

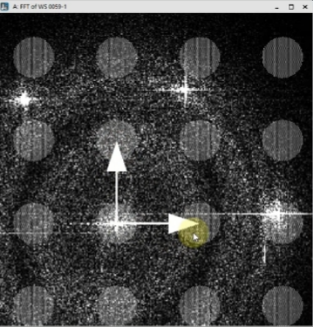

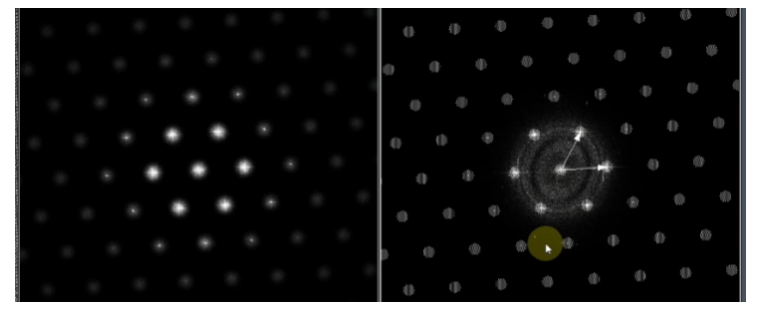

3.在新窗口中点击箭头,拖动箭头位置到需要的斑点。

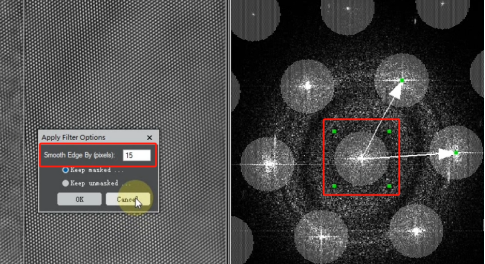

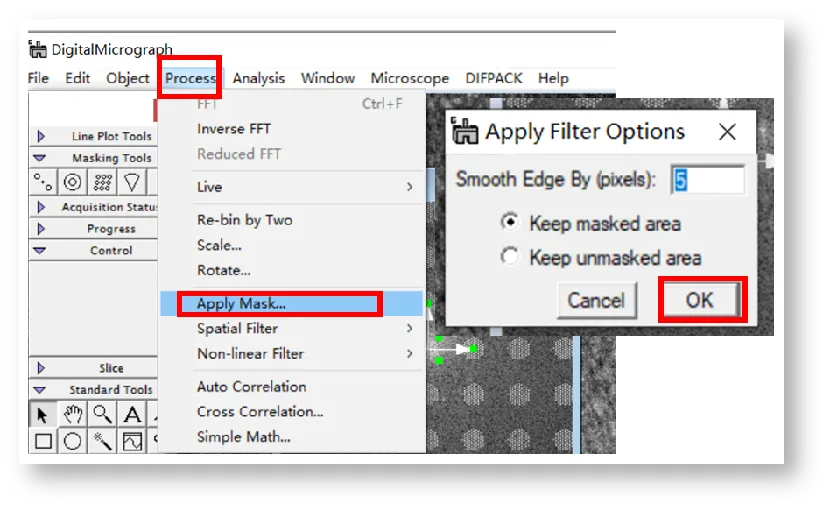

4.完成后点击菜单“Process”再点击“Apply Mask”,在弹窗中将“Smooth Edge By (pixels):”数值稍微更改大一点,然后点击“OK”。

5.然后得到一张降噪后的傅里叶变换图片。

6. 与原始傅里叶变换图片对比起来,降噪后的图片抠掉了傅里叶变换里面的一些噪点。

7.再对降噪后的傅里叶变换图片进行反傅里叶变换,可得到一张降噪后的反傅里叶变换图片。

8. 对比原始反傅里叶变换图片,降噪后的图片抠掉了傅里叶变换里面的一些噪点。

注意:如果觉得降噪后失真,可以变换“Smooth Edge By (pixels):”数值以及图中圆圈大小从而得到合适的降噪后的图片。

写在最后:

很多小伙伴安装和使用分享的软件时或多或少都会出现一些问题,作者也是在不断学习中,有些问题回答不了还请小伙伴们见谅哦~再次感谢~
